Intraorale Aufnahmetechniken
Jana Maria Kössel – 6.9.2022
Für die Erstellung einer intraoralen Röntgenaufnahme gibt es verschiedene Techniken...

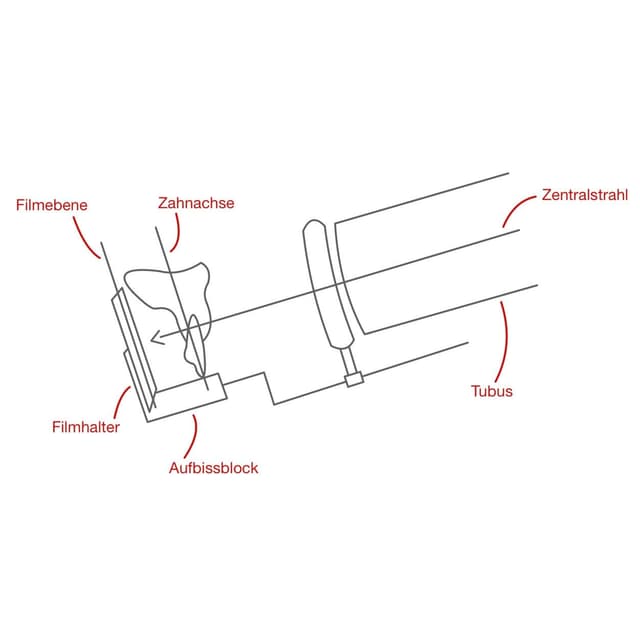

Paralleltechnik:

Illustration von Jana Kössel

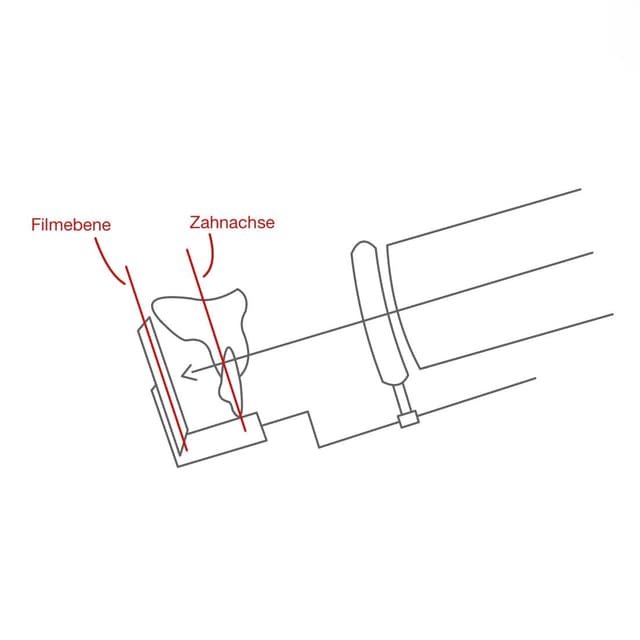

Die Film- und Zahnachse sind bei dieser Technik parallel zueinander.

Illustration von Jana Kössel

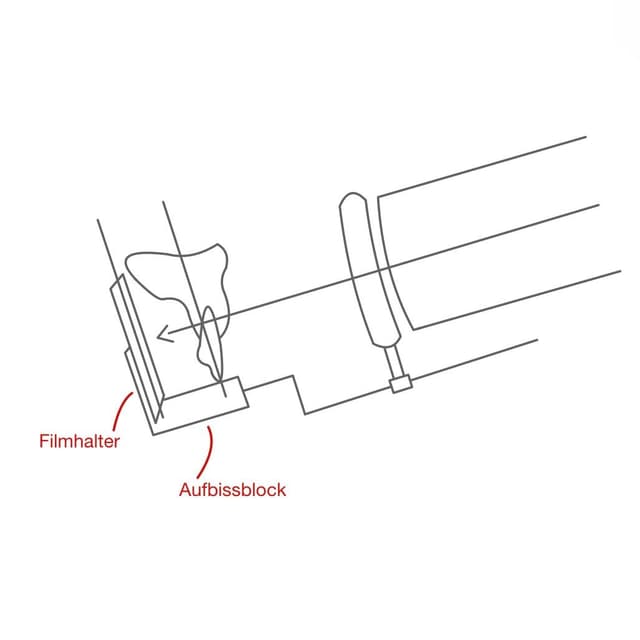

Die Patienten können dabei auf einen Aufbissblock beißen und so den Filmhalter festhalten.

Illustration von Jana Kössel

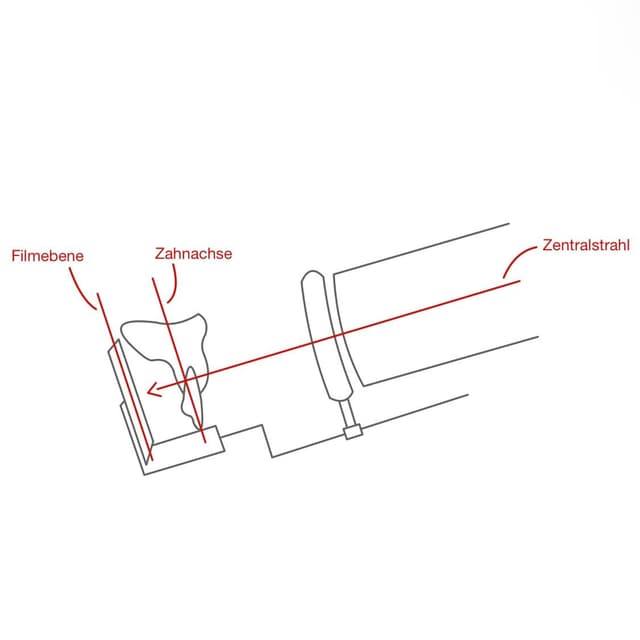

Der Zentralstrahl wird senkrecht zur Zahnachse und Filmebene eingestellt.

Illustration von Jana Kössel
Der Vorteil dieser Technik ist, dass die Zähne sehr genau abgebildet werden.

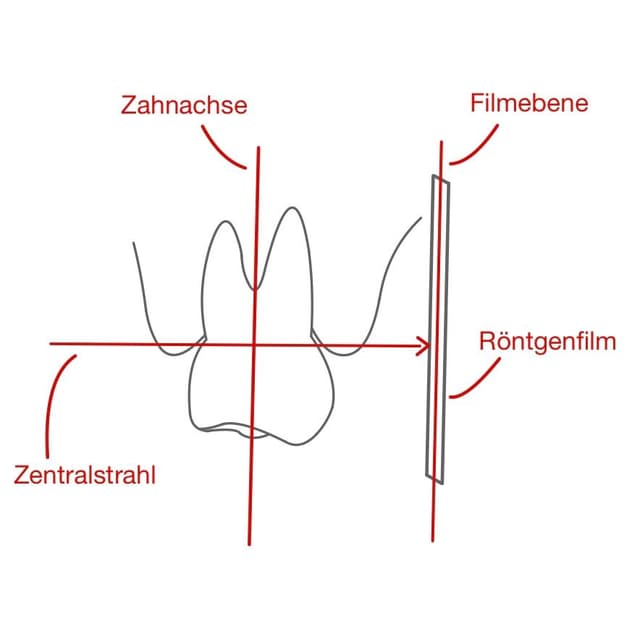

Rechtwinkeltechnik:

Illustration von Jana Kössel
Bei dieser Technik ist der Filmhalter starr mit dem Tubus verbunden.
Zwischen dem Zentralstrahl und dem Röntgenfilm wird somit immer ein rechter Winkel gewährleistet.
Halbwinkeltechnik:

Illustration von Jana Kössel

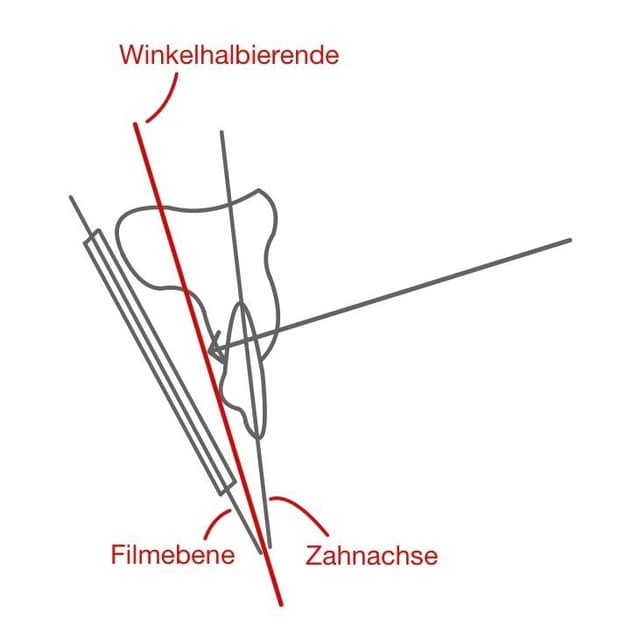

Hierbei muss man sich eine Winkelhalbierende zwischen der Zahnachse und der Filmebene denken.

Illustration von Jana Kössel
Der Zentralstrahl wird senkrecht auf diese Winkelhalbierungsebene gerichtet.

Illustration von Jana Kössel

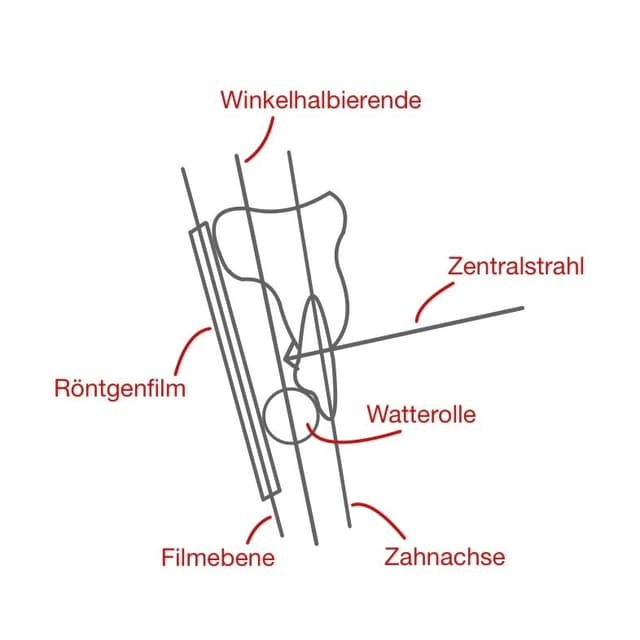

Le Master:

Illustration von Jana Kössel
Diese Technik ist ähnlich zur Halbwinkeltechnik. Hierbei wird allerdings noch eine Watterolle zwischen Film und Zahnkrone gelegt.

Illustration von Jana Kössel
Der Einstellwinkel wird dadurch kleiner. Zahnachse und Film liegen nun fast parallel zueinander.

Illustration von Jana Kössel
Dies macht vor allem im Oberkiefer Seitenzahnbereich Sinn, da sich sonst Jochbein und Wurzel überlagern könnten.
